| 是否进口：否 | 产地：深圳 | 品牌：粤兴 |
| 型号：YX-5KW | 类型：多功能逆变器 | 订货号：YX65451 |
| 货号：YX65451 | 产品认证：CE | 电路拓扑结构：全桥式 |
| 输出电压波形：正弦波 | 输入电压范围：40-60V | 输出电压：220V |
| 输出功率：5000W | 逆变效率：88% | 电压调整率：0.5% |
| 负载调整率：0.5% | 物料编号：56461 | 加工定制：否 |
| 额定容量：5KW | 输出频率：50HZ | 外形尺寸：482*476*420mm |
| 最大输出功率：5000W | 持续输出功率：5000W | 规格：机架式 |
| 是否跨境货源：否 | 包装：木箱 | 运输方式：物流 |

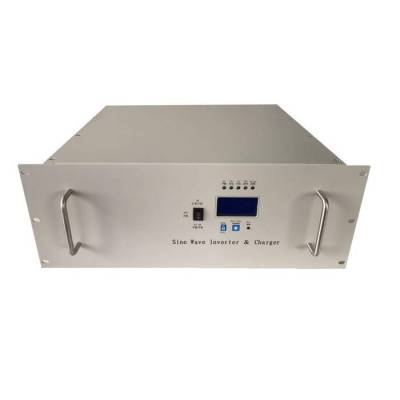

YX-5036D、YX-5048D、36V48V机架式逆变电源-5KW多功能逆变器|粤兴电力5KW太阳能逆变器-60V72V多功能正弦波逆变器、6KW工频通信逆变器48V通信正弦波逆变器|8KW10KW光伏离网逆变器-计算机房48V通信逆变电源
一、多功能逆变电源介绍
本系列逆变电源结合目前逆变电源的优点进行升级优化，并且采用***的工频逆变方案而设计，具备转换效***、稳定性好、低损耗、带载能力及抗干扰能力强等特点；可为商业、工业、民用、电信设备等提供可靠的正弦波交流电源。适用于直流电压为DC12V，DC24V，DC48V，DC72V的光伏离网发电场合，主要用于空调、电视、收银机、冰箱、洗衣机、电脑、电动工具、照明、工业设备、电信设备等各类负载。
功率规格 | 1KW～12KW | ||
直 流 输 入 | 额定电压规格 | DC12/24/48/72V-AC220V | DC12/24/48/72V-AC110V |
工作电压范围 | 10V-16V (DC12V电源) 20V-32V (DC24V电源) 40V-64V (DC48V电源) 60V-96V (DC72V电源) | ||
低压警告 | 10.5Vdc ± 0.3Vdc （12V） 21.0Vdc ± 0.6Vdc （24V） 42.0Vdc ± 1.2Vdc （48V） 63.0vdc ± 1.8Vdc （72V） | ||
低压断电 | 10.0Vdc ± 0.3Vdc （12V） 20.0Vdc ± 0.6Vdc （24V） 40.0Vdc ± 1.2Vdc （48V） 60.0Vdc ± 1.8Vdc （72V） | ||
低压恢复 | 12.0Vdc ± 0.3Vdc (12V) 24.0Vdc ± 0.3Vdc (24V) 48.0Vdc ± 0.3Vdc (48V) 72.0Vdc ± 0.3Vdc (72V) | ||
高压警告及断电 | 16Vdc ± 0.3Vdc （12V） 32Vdc ± 0.6Vdc （24V） 64Vdc ± 1.2Vdc （48V） 96Vdc ± 1.8Vdc （72V） | ||
高压恢复 | 15.5Vdc ± 0.3Vdc （12V） 31.0Vdc ± 0.6Vdc （24V） 62.0Vdc ± 1.2Vdc （48V） 93.0Vdc ± 1.8Vdc （72V） | ||
逆变效率 | ≥90% | ||
交 流 输 入 | 额定电压 | 220VAC系统 | 110VAC系统 |
额定输入电压 | 220Vac/230Vac/240Vac | 110Vac/120Vac/130Vac | |
低压关断点 | 160Vac±4% | 80Vac±4% | |
低压恢复点 | 173Vac ±4% | 86Vac ±4% | |
高压关断点 | 273Vac±4% | 136Vac±4% | |
高压恢复点 | 263Vac±4% | 131Vac±4% | |
市电充电规则 | 恒流充电(恒流阶段)→恒压充电(恒压阶段)→浮充(恒压阶段) | ||
转换时间 | <8ms | ||
逆变输出 | 额定输出电压 (V) | 220Vac/230Vac/240Vac | 110Vac/120Vac/130Vac |
输出电压范围 | ±10% rms | ||
额定输出频率(Hz) | 50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可选择) | ||
功率因数 | 1.0 | ||
输出波形 | ***弦波 | ||
波形失真率( THD ) | ≤3%( 线性负载 ) | ||
动态响应( 0～*** ) | 5% | ||
峰值系数( CF ) | 3:1 | ||
过载保护 (SMPS load) | (110%<负载量<125%) ±10% ：15分钟后断开输出电压 (125%<负载量<150%) ±10% ：1分钟后断开输出电压 (负载量>150%) ±10% ：20秒钟后断开输出电压 | ||
其 它 | 正常开机空耗 | 小于或等于额定功率的3% | |
安全认证 | EMC：EN55022:2010、EN61000-3-2:2014、 EN61000-3-3:2013 、EN55024:2010 CE ： EN60950 | ||
通讯接口 | RS232 | ||
冷却 | 变速温控风扇（要在通风条件下） | ||
噪音( dB、1米 ) | ＜60dB | ||
环境温度( ℃ ) | 工作( -10～+45℃ )，存储( -20～+55℃ ) | ||
使用环境湿度 | 0-95%相对湿度（不结露） | ||
使用海拔( m ) | ≤5000( 超过1000米，降额使用 ) | ||
告警方式 | 蜂鸣器声音告警 | ||
保护功能 | 过欠压，高温，短路，过流及过载保护等 | ||
防护等级 | IP20 / 可定制 | ||
二、产品功能介绍
1、原理说明
A、直流主供（逆变优先模式）主用于电池逆变输出，市电当备用电源。
（以12V电池模式举例如下,其他电压等级对应翻倍）
1：当市电正常时，只要电池电压高于11V，逆变电源将逆变输出；
2：当电池放电低于11V，逆变电源将自动切换至市电旁路输出，同时给电池充电；
3：当市电故障时，且电池电压低于10V，逆变器将自动关闭输出。如果此时市电正常，逆变电源将自动开机实现旁路输出同时给电池充电。
B、交流主供（市电优先模式）
1：当市电正常时，市电旁路直接输出，并且同时为蓄电池充电；
2：当市电异常时，在5ms内系统自动切换至逆变供电，确保负载持续工作；
3：当市电恢复后，系统自动切换至市电旁路供电，同时为蓄电池充电；
3、节能模式
当开关在节能模式下，空耗为6W以内，逆变电源在节能状态下进行5S自动循环检测，当负载大于30W，系统自动开机进入正常工作模式；当卸载（负载小于30W），自动进入节能状态,达到节能目的。
三、产品特性
1、***弦波输出，不伤害用电设备,UPS转换功能,转换时间小于5ms;确保供电的不间断性；
2、CPU管理，模块式组成，维护方便；
3、LED+LCD显示，可以直观的显示全部运行参数；
4、高转换效率，高效节能；
5、市电辅助充电功能，三阶段式智能充电，可为不同类型的电池充电，如密封铅酸电池，开放式铅酸电池，胶体电池等；
6、智能温控风扇，更节能，寿命***；
7、带载能力及抗冲击能力强，如带动水泵，空调，冰箱等任何负载；
8、完善的保护功能：高低压、高温、短路、过流及过载保护等；
9、工频结构设计，抗谐波干扰，更安全更稳定；
10、逆变输出频率50HZ或60HZ及AC优先或DC优先可选择使用更方便；
11、供电方式可以设置：交流主供或直流主供可以通过面板拨码设置。
包装：木箱打包
售后服务：
为了让用户买得称心，用得放心，公司专门组织了一支训练有素的高水平技术队伍，从事售后服务工作。请您认真地将用户信息反馈给我们，以便我们及时掌握，更好地为您服务。如果您对其它的电源产品有应用方案，我们愿与您携手合作！
公司***：凡属产品质量问题，自发货之日起，壹年之内保修，终身成本维护。
